CNC 6-странна пробивна машина се използва основно за пробиване на отвори, изработване на канали и фрезоване на детайли. Детайлите се подават върху работната маса, позициониращите щифтове се повдигат за точно базиране, след което притискачите фиксират детайла и го подават в машината за пробиване, канално фрезоване и обработка според програмите от CAM софтуера.

Технически параметри
- Размер на придвижване: 5300 × 1750 × 150 мм
- Макс. работен размер: 2400 × 1200 × 50 мм
- Мин. работен размер: 70 × 30 × 10 мм
- Нето тегло: 3100 кг
- Скорост на движение: 130 / 80 / 30 м/мин
- Шпиндели: 3.5 kW × 2

1. Въведение – Шестстранна пробивна машина

Моделът EHS1224 е шестстранна CNC пробивна машина, предназначена за пробиване, канално фрезоване и обработка на мебелни панели.

Благодарение на порталната (gantry) конструкция, оборудвана с горен и долен пробивен агрегат и шпиндели, машината може да обработва:
- странични отвори
- вертикални отвори
- канали

Всички шест страни на детайла могат да бъдат обработени в един работен цикъл. Това прави модела отличен избор за фабрики за корпусна мебел и масово производство.

2. Характеристики и приложение
- Шестстранна обработка в един цикъл благодарение на мостова конструкция.
- Двойни регулируеми захвати фиксират стабилно детайлите независимо от тяхната дължина.
- Въздушната маса намалява триенето и предпазва деликатните повърхности.
- Работната глава е конфигурирана с вертикални и хоризонтални свредла, циркулярен диск и шпиндел – позволява изпълнение на множество операции в една машина.

Подходяща за всички видове производство на панелни мебели.

3. Детайли на машината

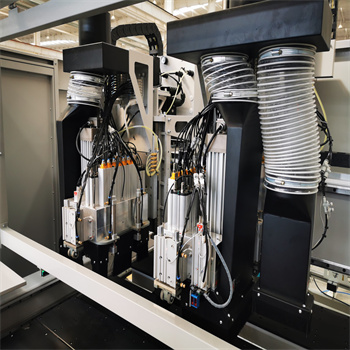

—— Пробивен агрегат и шпиндел ——

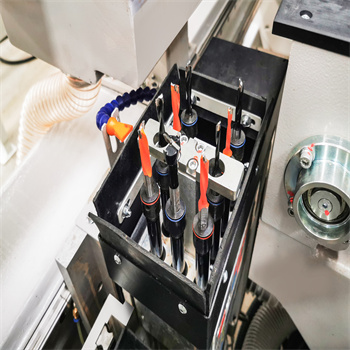

Горен пробивен агрегат + шпиндел 3.5 kW
Долен пробивен агрегат

—— Въздушна маса ——
Намалява триенето и предпазва повърхностите от надраскване

—— Опция: два горни пробивни агрегата ——
- Едновременна работа за по-висока производителност
- Опционален Lamello диск

—— Подвижен контролен екран ——

—— Преминаваща гредова (throughfeed beam) конструкция ——

—— Основни компоненти ——
Delta инвертор, Siemens и Schneider компоненти със стабилно качество

—— Задвижване и прецизни механични части ——
Японски двигател и драйвер Yaskawa
Японски линейни водачи THK (икономичен модел – по избор)

—— Опционален връщащ транспортьор ——
- Намалява разходите за труд
- Изисква по-малко оператори

—— Опционална пробивна клетка ——
- Автоматизирано производство
- Намалени разходи за персонал
- Минимизиране на грешките
